Розетки и выключатели (серия SC и др.)
Розетки и выключатели
В разделе описываются розетки и выключатели.
SC-001 Розетка с выключателем мебельная врезная (G04510) (арт.11.102.06.011)Общее описание и основные принципы работы
Розетка с выключателем предназначена для подключения электроприборов и устройств с возможностью замыкания/размыкания электрической цепи. Основной вид устройства (рис. 1, 2) и его габаритные размеры (рис. 3). Розетка с выключателем разъемная (снимается верхняя накладка) и крепится с помощью 2 винтов (М4 х 26 мм) (рис. 2).
Рис. 1 Рис. 2 Рис. 3
Технические характеристики :
1. Тип выключателя: нажимной
2. Тип монтажа: встраиваемый
3. Рабочее напряжение: 250 V, 50 Hz
4. Рабочий ток: 10 А max
5. Размеры (длина х ширина х высота): 86 х 86 х 35 мм
7. Размеры клавиши: 44 х 22 мм
8. Размеры установочного отверстия (длина х ширина х глубина): 42 х 36 х 25 мм
9. Вес: 52 гр.
10. Цвет корпуса: белый
11. Материал корпуса: пластик
Комплектность :
1. Выключатель с розеткой мебельный разборный SC-001 - 1 шт.
2. Винт монтажный (М4 х 26 мм) - 2 шт.
SC-002 Выключатель мебельный врезной (G04511) (арт.09.106.04.111)
Общее описание и основные принципы работы
Замыкание электрической цепи. Основной вид устройства (рис. 4, 5) и его габаритные размеры (рис. 6). Выключатель разъемный (снимается верхняя накладка) и крепится с помощью 2 винтов (М4 х 26 мм) (рис. 5).
.jpg)
.jpg)
.jpg)
Технические характеристики:
1. Тип выключателя: нажимной
2. Тип монтажа: встраиваемый
3. Рабочее напряжение: 250 V, 50 Hz
4. Рабочий ток: 10 А max
5. Размеры (длина х ширина х высота): 80 х 40 х 29 мм
6. Размеры клавиши: 44 х 22 мм
7. Размеры установочного отверстия (длина х ширина х глубина): 35 х 22 х 26 мм
8. Вес: 35 гр.
9. Цвет корпуса: белый
10. Материал корпуса: пластик
Комплектность:
1. Выключатель мебельный врезной разборный SC-002 - 1 шт.
2. Винт монтажные (М3 х 27 мм) - 2 шт.
SC-003 Розетка мебельная врезная (G04512) (арт.11.101.01.020)
Общее описание и основные принципы работы
Розетка используется для подключения бытовых электроприборов. Основной вид устройства (рис. 7, 8) и его габаритные размеры (рис. 9). Розетка с выключателем разъемная (снимается верхняя накладка) и крепится с помощью 2 винтов (М4 х 26 мм) (рис. 8).
.jpg)
.jpg)
.jpg)
Технические характеристики:
1. Тип монтажа: встраиваемый
2. Рабочее напряжение: 250 V, 50 Hz
3. Рабочий ток: 10 А max
4. Размеры (длина х ширина х высота): 80 х 40 х 29 мм
5. Размеры установочного отверстия (длина х ширина х глубина): 37 х 22 х 26 мм
6. Вес: 33 гр.
7. Цвет корпуса: белый
8. Материал корпуса: пластик
Комплектность:
1. Розетка мебельная врезная разборная SC-003 - 1 шт.
2. Винт монтажный (М3 х 27 мм) - 2 шт.
L86-026 Розетка с выключателем мебельная врезнаяОбщее описание и основные принципы работы

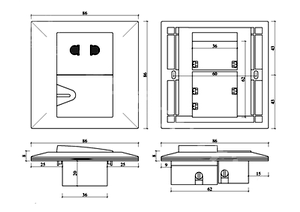

Розетка с выключателем предназначена для подключения электроприборов и устройств с возможностью замыкания/размыкания электрической цепи. Основной вид устройства (рис. 10, 11) и его габаритные размеры (рис. 12). Розетка с выключателем разъемная (снимается верхняя накладка) и крепится с помощью 2 винтов (М4 х 26 мм) (рис. 11).
Рис. 10 Рис. 11 Рис. 12
Технические характеристики:
1. Тип выключателя: нажимной
2. Тип монтажа: встраиваемый
3. Рабочее напряжение: 250 V, 50 Hz
4. Рабочий ток: розетка-10 А max, выключатель-16 А max
5. Размеры (длина х ширина х высота): 86 х 86 х 40 мм
6. Размер клавиши: 48 х 36 мм
7. Размеры установочного отверстия (длина х ширина х глубина): 42 х 36 х 25 мм
8 Степень защиты от воздействия окружающей среды: IP20
9. Вес: 92 гр.
10. Цвет корпуса: белый
11. Материал корпуса: пластик
Комплектность:
1. Розетка с выключателем мебельная L86-026 - 1 шт.
2. Винт монтажный (М4 х 26 мм) - 2 шт.
303 арт.2-А Розетка с выключателем и проводом мебельная врезнаяОбщее описание и основные принципы работы
Розетка с выключателем предназначена для подключения электроприборов и устройств с возможностью замыкания/размыкания электрической цепи. Основной вид устройства (рис. 13, 14) и его габаритные размеры (рис. 15). Розетка с выключателем не разъемная. Провода отсоединяемые.
Рис. 13 Рис. 14 Рис. 15
